紙箱抗壓強(qiáng)度是指在壓力試驗(yàn)機(jī)均勻施加動(dòng)態(tài)壓力下至箱體破損的最大負(fù)荷及變形量。

紙箱的抗壓強(qiáng)度分為有效值與最終值?？箟簻y(cè)試時(shí)力值的變化有時(shí)是由慢到快直接至潰點(diǎn)，有的是平穩(wěn)遞加至潰點(diǎn)。在長(zhǎng)期的抗壓測(cè)試中我們發(fā)現(xiàn)，力值的變化有時(shí)有一定的緩沖：即當(dāng)力值與變形量增加到一定程度后，力值停止而變形量繼續(xù)增加，經(jīng)過(guò)一段時(shí)間以后，力值繼續(xù)增加，直至紙箱的潰點(diǎn)。我們可以把緩沖前的力值稱為有效力值，緩沖前的變形量稱為有效變形量。緩沖以后，雖然力值可以繼續(xù)增加，但是紙箱已開(kāi)始變形，不能達(dá)到使用要求了，所以判定紙箱抗壓強(qiáng)度好壞的標(biāo)準(zhǔn)應(yīng)該是抗壓測(cè)試時(shí)的有效力值。

1． 紙箱是由各層面的紙張構(gòu)成的，紙張的合理搭配是保證紙箱抗壓強(qiáng)度的基本條件。

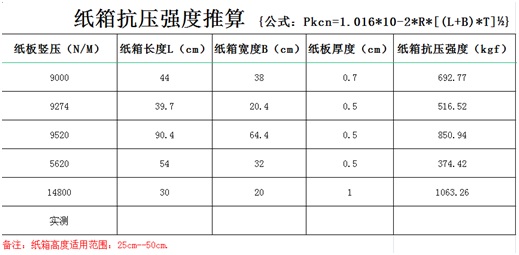

通過(guò)各層面紙張物理性能的測(cè)試，我們可以初步計(jì)算紙箱的抗壓強(qiáng)度，然后通過(guò)計(jì)算出的抗壓強(qiáng)度，對(duì)生產(chǎn)過(guò)程中的各個(gè)工序進(jìn)行紙箱抗壓強(qiáng)度的控制。
2．紙張的環(huán)壓強(qiáng)度是保證紙箱抗壓強(qiáng)度的關(guān)鍵，不過(guò)紙張其他的物理性能也不容忽視。
紙張?zhí)貏e是楞紙抗張強(qiáng)度不夠時(shí)，紙箱在抗壓測(cè)試中會(huì)出現(xiàn)力值與變形量一直平穩(wěn)遞加，最終值很高而有效力值很低，箱體測(cè)試后變形如手風(fēng)琴狀的情況。紙張的防水性能也很重要，特別是冷藏箱對(duì)紙張的防水性能要求更高，有時(shí)雖然紙箱的抗壓強(qiáng)度很高，但由于紙張不防水，紙箱存放在冷庫(kù)中就容易吸潮，造成塌庫(kù)。
3．紙箱的生產(chǎn)工藝也會(huì)對(duì)抗壓強(qiáng)度造成影響。
通過(guò)試驗(yàn)得出，在同樣條件下，紙箱的橫壓線每加寬1mm，紙箱的抗壓強(qiáng)度下降90N～130N，變形量增加約2mm。壓線過(guò)寬，會(huì)造成紙箱在抗壓測(cè)試時(shí)力值增加緩慢，有效力值小，最終變形量大。為保證抗壓強(qiáng)度，我們應(yīng)盡量改善生產(chǎn)工藝，降低各工序?qū)埾淇箟簭?qiáng)度的影響。
4．根據(jù)紙箱箱型選擇合適的楞型也很關(guān)鍵。
在人們的意識(shí)中，往往認(rèn)為楞型越大，紙箱的抗壓強(qiáng)度越高，容易忽視楞型對(duì)變形量的影響。楞型越大，紙箱的抗壓強(qiáng)度越大，變形量越大；楞型越小，紙箱的抗壓強(qiáng)度越小，變形量越小。如果紙箱過(guò)大，楞型卻很小，紙箱在抗壓測(cè)試時(shí)就很容易被壓潰；紙箱過(guò)小，楞型卻很大，抗壓測(cè)試時(shí)會(huì)造成變形量過(guò)大，緩沖過(guò)程長(zhǎng)，有效力值與最終力值偏差過(guò)大。
5．水分對(duì)紙箱抗壓強(qiáng)度的影響更不可忽視。
紙箱的生產(chǎn)環(huán)境、存放環(huán)境、使用環(huán)境、天氣、氣候等因素都會(huì)對(duì)紙箱的含水量造成影響，為保證紙

箱抗壓強(qiáng)度，應(yīng)盡量避免外部環(huán)境對(duì)紙箱含水量的影響。
